1、GCY结构原理(号:ZL 2014 2 0783992.5 )及特点

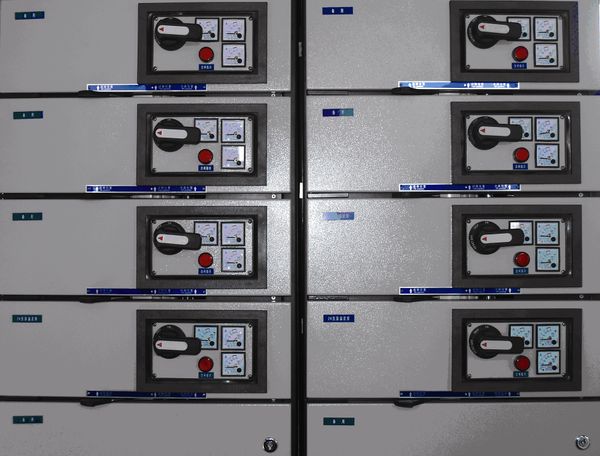

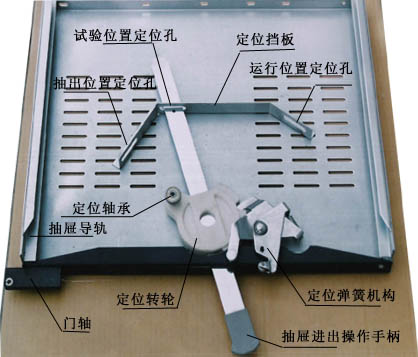

其操作结构是由两套机构(断路器分、合机构、抽屉进出机构)分别完成,达到了定位准确、使用可靠的效果。其进出机构是由特制的转盘、拨叉、弹簧、定位轴承、手柄、测控功能盒、导轨组合而成(见上图)。

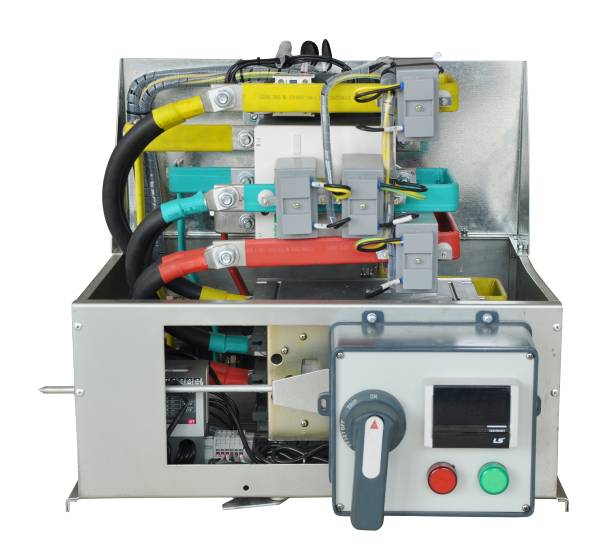

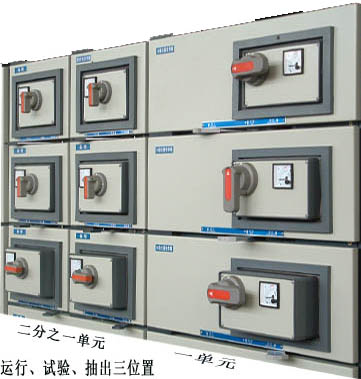

当手柄带动转盘转动九十度时,其转盘的定位轴承旋转的位移量便转换成抽屉进出直线运动的位移量(约80mm),同时带动抽屉的测控功能盒穿出门框,从而完成在不打开门状态下的插入、试验、抽出三个位置的功能。其拨叉与转盘上的三个定位凹槽的吻合起到了定位准确的作用。因此真正达到了GB7251-2005《低压成套开关设备及控制设备》的国家标准和JB/T9661-1996《低压抽出式成套开关设备》的**标准所强调的三个准确位置的要求(通用抽屉柜均为一个手柄操作,无级定位,维修率较高且使用不方便)。
2、防护性能及特点
GCY的抽屉单元在试验位置、分离位置及由一个功能位置到另一个功能位置的移动过程中,在不打开门状态下能完成运行、试验、分离功能,同时功能盒与门框之间有密封圈防护,从而防护等级可高于IP40。
3、插件特点
目前市场上流通的通用抽屉柜的一次插件结构选用单片卡簧式,开口大于4mm,运行后卡簧容易发热变形;

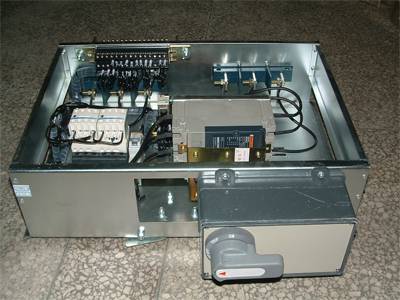

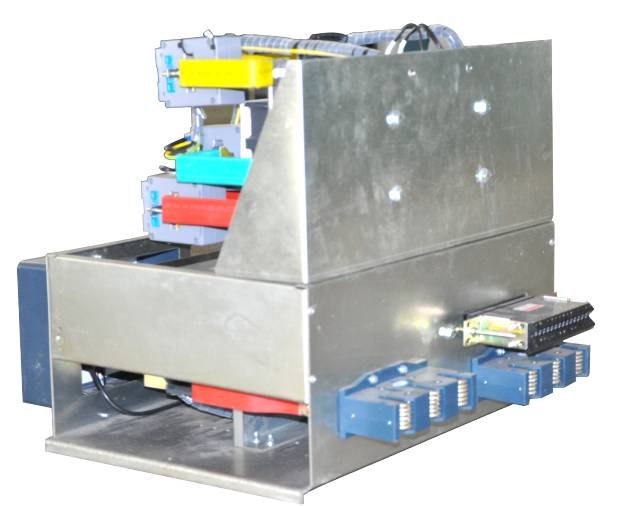

GCY的一次插件选用拉簧叠片形结构,叠片固定在多层槽形接头内,其插入部位开口小于2mm,因此增大了压紧力和接触面积,可克服插件的过热现象。
因抽屉进出机构的手柄(470mm)有足够大的力矩克服插件的插拔力和压紧力,更能适应大容量的功能单元。

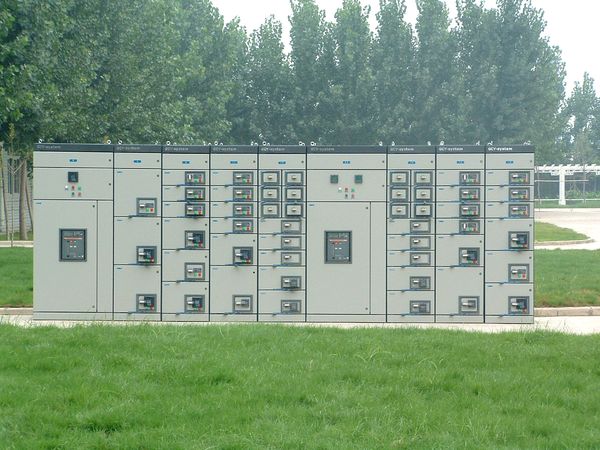

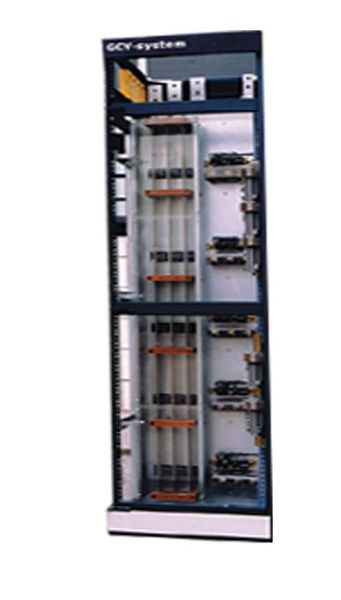

4、后母线通道特点
市场上流通的通用抽屉柜的后母线通道的密封是由不透明的功能板和钢板制作,GCY是由4块阻燃的透明PC板(PC板上有散热孔)制作,能清楚看到插件的工作状况,便于检测和维护。
5、门轴特点
门轴是小部件,但却会严重影响操作效果及外观质量。因市场上流通的通用抽屉柜的门轴基本是采用内合页型式的,一旦合页的螺钉受运输和安装时的震动而有轻微松动时,会直接造成门一边的下沉。特别是开关活接头,会因门的变形而影响插接效果及开关的分合。而GCY的门轴是由90*25*8(mm)的绝缘板支撑,绝对保证外观线条的整齐及总体效果。

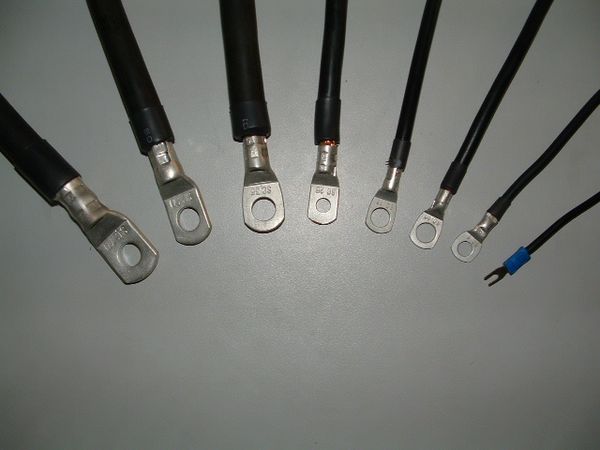

6、冷压型导线端子
一次线工艺采用冷压型接线鼻子压接,经久耐用,导电性能好;普通线鼻子采用沾酸搪锡工艺,腐蚀性大,导线接头易老化,事故隐患大。
7、阻燃隔板

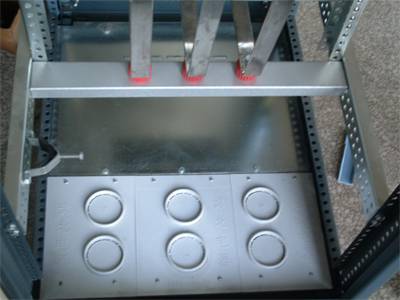

市场上流通的通用抽屉柜的柜底进出线板是在整块薄钢板上冲出的敲落孔,没有采取绝缘措施.故不能保证电缆线的安全使用。
GCY的柜底进出线孔为对拼式阻燃隔板并提供固定电缆金具,按用户提供的电缆规格和数量使用敲落孔。
